PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程

瑞禧生物小编分享叠氮修饰聚苯乙烯，一起看看吧：

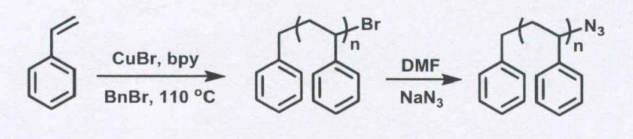

将18.18 g ( 174.6 mmol）的苯乙烯、0.2510 g ( 1.746 mmol)的CuBr、0.8181 g(5.238 mmol)的2,2-联吡啶和0.4480g (2.619 mmol)的溴化苄加入到干燥的50 mL的Schlenk 反应瓶中。将Schlenk 瓶在真空线上冷冻-抽气-解冻循环三次除氧，然后在氩气保护下将Schlenk瓶关闭。将反应瓶放入到110℃的油浴锅中反应75 min。反应停止后，将反应瓶放入冷冻槽中淬灭，用适量的四氢呋喃把聚合物稀释后，通过中性氧化铝柱除去铜盐，然后在冰的无水甲醇中沉淀。抽滤，真空箱干燥24h，终得到白色粉末状固体(以下简称PS-Br，5.10g，收率为27.4%)。

将4g ( 1.25 mmol）的 PS-Br、0.8126 g ( 12.5 mmol)NaN3和35 mL 的DMF加入到50 mL的圆底烧瓶中。然后，把圆底烧瓶放入60℃的油浴锅中搅拌反应24 h。停止反应恢复到室温后，加入适量的四氢呋喃溶解后，再用中性氧化铝柱除去各种钠盐，在冰甲醇中沉淀，静置，抽滤，放入真空箱干燥过夜，后得到白色粉末状的固体末端叠氮化聚苯乙烯（简称PS-N3，3.4 g，收率为85.0%)。

相关内容：

16-Azido-palmitic acid，112668-54-9，16-叠氮基棕榈酸

2-Azidoethan-1-amine hydrobromide，2-叠氮基-1-胺氢溴酸盐

3-AzidopropylaMine，88192-19-2，3-叠氮基丙胺

4-Azidoaniline HCl，91159-79-4，4-叠氮苯胺盐酸盐

4-Azido-1-butanamine，88192-20-5，4-叠氮基丁胺

6-Azido-hexylamine，349553-73-7，6-叠氮基己胺

picolyl-azide-NH2，，2168629-06-7，吡啶甲基叠氮化物-氨基

picolyl-azide-PEG4-NH2，吡啶甲基叠氮化物-四聚乙二醇-氨基

BDP FL-N3，1379771-95-5，BDP FL-Azido，荧光染料-叠氮

BDP R6G-N3，2183473-23-4，荧光染料-叠氮

BDP TMR azide ，2183473-25-6，荧光染料N3叠氮化

BDP 558/568-azide/N3，荧光染料氟化硼二吡咯叠氮化

PEP azide,PEP N3,1807521-02-3，荧光染料叠氮化合物

N3/Azide-PEG-FITC，叠氮修饰聚乙二醇荧光素

温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体，小编RL2023.3
