产品分类
快速订购
31952518
  • 029-86354885
  • 13309186942
首页 > 资料专栏

金磁纳米颗粒的制备及其应用和产品介绍

时间:2016-10-21 09:50:04       浏览:3057

金磁纳米颗粒的制备及其应用和产品介绍



金磁微粒的介绍:

金磁纳米微粒是指内核为磁性纳米颗粒,表面包覆材料为金的磁性纳米复合微粒。由于其不仅具有磁性颗粒的磁性,比表面积大、稳定性好的特性,还具有纳米金良好的生物相容性,表面等离子体共振的光学性质,以及无需偶联剂而易于和生物分子结合,易于修饰等特性,在酶的固定化、生物分离、核酸的纯化、肿瘤靶向给药、免疫学检测等诸多领域有着广泛的应用。



金磁微粒的制备:

金磁纳米微粒根据其核心磁性纳米颗粒组成的不同,可分为金包覆金属单质、金包覆金属合金、金包覆金属氧化物、金包覆具有磁性的复合微粒等不同类型;而根据其组成的磁性核心和表面纳米金单质结构的不同,也可分为核壳型、立方型、哑铃型、花生型、葡萄型、组装型、三层结构等多种类型;不同组成,不同结构的金磁微粒可以采用不同的合成方法得到,目前金磁纳米微粒的制备方法,主要包括自组装法、磁控溅射法、微乳液法、湿化学法、激光辐射法、种子生长法、超声化学法、化学还原法等。

由于Fe3O4磁性颗粒和金纳米粒子这两种物质表面存在差异性,在Fe3O4磁性颗粒表面直接包覆金纳米粒子是非常困难的,因此需要先对Fe3O4磁性颗粒进行表面修饰形成核壳结构,再包覆金纳米粒子。

纳米二氧化硅比表面积大、稳定性好、表面吸附力强、表面能大。因此通常先用SiO2Fe3O4磁性颗粒完全包覆,防止其变性,再在SiO2表面吸附纳米金。用柠檬酸钠还原HAuCI4生成粒径约10nm的金纳米粒子,将水相分散的粒径约70-100nmFe3O4@SiO2磁性复合微粒用ATPES3-氨基丙基三乙氧基硅烷)进行氨基化修饰,使其表面形成一层氨基,将两者混合将金纳米粒子组装到Fe3O4@SiO2磁性复合微粒表面,形成粒径约80-120nmFe3O4@SiO2@Au磁性复合微粒,得到的Fe3O4@SiO2@Au磁性复合微粒具有粒径均一、分散性较好、磁分离快、组装的金纳米粒子较多等特点。

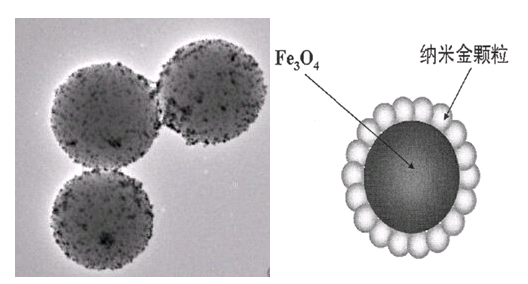

(组装型金磁纳米颗粒)



金磁微粒的应用:

   ①肿瘤热疗。肿瘤热疗的关键是制备合适的热种子材料,所谓热种子材料就是在外界条件的作用下,能够产生热量使肿瘤组织温度升高从而杀死癌细胞的材料。首先,为了保证癌变组织的温度能够升高到43℃以上从而杀死癌细胞,要求材料具有很高的产热率;其次,热种子材料植入人体后与人体细胞直接接触,要求材料没有细胞毒性,并且血液相容性良好,不能引起凝血现象和炎症反应;最后,材料在肿瘤组织内的分布直接影响着热疗的效果。一旦材料发生团聚现象,将直接对产热率和肿瘤内热量的分布产生影响,材料应具备优良的分散稳定性。

②肿瘤靶向治疗。金磁纳米颗粒将Au的易于表面修饰和Fe3O4的磁响应性结合起来,成为主动靶向性纳米载体的理想系统。其优点有:粒径足够小,具有载药性,且可载多种药物,能够控制药物在靶部位释放,达到对恶性肿瘤的高效治疗作用,同时避免其在非靶部位的释放,使机体的药物浓度降低,减少药物对非靶部位的毒副作用,同时具有高降解性,在生物体内能够完全清除。

③核酸分离。在一定聚乙二醇和高盐浓度下,核酸可以非特异性地结合于磁性微粒表面;核酸与磁粒结合后,通过磁性分离,可将结合了核酸磁性微粒分离出来。

④免疫学检测和细胞分选。金磁微粒兼有磁性粒子的磁学性质性以及胶体金可对多种生物分子的固定化的特点,在细胞分选、抗原或抗体的快速检测以及核酸杂交检验等方面。

西安瑞禧生物科技有公司可以提供各种不同粒径大小的金包磁,纳米金颗粒和磁性纳米颗粒的粒径可以按照定制要求来制作。

西安瑞禧生物科技有限公司能提供的金包磁产品包括有:

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   70nm

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   80nm

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   90nm

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   100nm

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   120nm

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   150nm

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   180nm

Gold Nanoparticles ,Au Coated Fe3O4 MagneticNanoparticles   200nm

序号 新闻标题 浏览次数 作者 发布时间
1 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 390 瑞禧生物 2023-03-30
2 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 328 瑞禧生物 2023-03-30
3 HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 380 瑞禧生物 2023-03-17
4 l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 345 瑞禧生物 2023-03-17
5 N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 350 瑞禧生物 2023-03-17
6 PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 376 瑞禧生物 2023-03-17
7 Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 319 瑞禧生物 2023-03-14
合作品牌

库存查询
